Sturmey Archer, Aktuelle und Oldie Teile
Zurück zum Index Ersatzteile

Ich übernehme Revisionen von Sturmey 3 und 5 Gang Naben. Dazu bitte Tel.
Du kannst das Rad oder die Nabe vorbei bringen oder das Innenleben aus dem Nabenkörper nehmen, dazu nachfolgende Doku beachten. Du kannst auch vor Ort die Nabe selber Revidieren mit meiner Unterstützung.
Kosten ca. 45.- für eine Revision inkl. Fett und Öl, exkl. allfällige Ersatzteile. Selber Revidieren ca. 15.-.



  1. 2. 3. 4.

So nimmst du die Sturmey Nabe auseinander:
1. Reifen und Ritzel entfernen, einfach den Spannring mit einem kleinen Schraubenzieher aushebeln. 2. beide Seiten der Naben Reinigen, am besten und gleichzeitig schonend, geht es mit einer Messingbürste. 3. Kontermutter und Konus auf der Gegenseite des Ritzels lösen. 4. Auf der Ritzelseite die Grosse Mutter mit den zwei halbrunden Vertiefungen lösen. Am besten mit einem Durchschlag oder stumpfen Körner etc., wenn Du kein passendes Werkzeug hast. Nun kannst Du den Rest zerlegen und Reinigen. Anhand von Explosionszeichnungen oder Fotos die du machst, bekommst Du sie auch wieder zusammen.



Sturmey Archer 5770, Hinterradnabe 3 Gang, zerlegt frisch geschmiert, 36 Loch div. Neuteile 39.-



HR Nabe 5715, Sturmey Archer 3-Gang, habe die Nabe kurz aufgemacht und geschaut ob alles in Ordnung ist, nicht gross gereinigt, nur frisch Geschmiert und neues Öl aufgefüllt, also sicher voll Funktionstüchtig, Außen gereinigt, div. Kleinteile Außen sind neu. Neues 16er Ritzel liegt auch bei. 45.-



HR Nabe 5759, Sturmey Archer 3-Gang, habe die Nabe kurz aufgemacht und geschaut ob alles in Ordnung ist, sieht aus wie Neu, frisch Geschmiert und neues Öl aufgefüllt, also sicher voll Funktionstüchtig, Außen gereinigt, Radmuttern, U-Scheiben, Zeigerachse sind neu. Neues 16er Ritzel liegt auch bei. 55.-



Aktuelle Kleinteile Sturmey Archer, Auswahl nur vor Ort, vereinzelt sind schon Teile einzeln Inseriert unten.





Grundsätzlich sind eigentlich alle Teile der Naben erhältlich, oben abgebildet ist die häufigste 3-Gang Nabe, auch für die anderen, weniger bekannten Naben, sollten Teile hier sein.
Unten die abgebildete Liste, weitere speziellere Teile nur vor Ort, oder unten Inseriert.
https://www.youtube.com/watch?v=oHHaajDcL_g

Bestandteile für 3-Gang-Nabe AW

K 16 Planetenzahnräder
K 47 A Sicherungsmutter für Konus
K 58 Klinkenbolzen
K 60 Kugellager rechts für 24 Kugeln 3/16 Zoll ( mm )
K 62 Staubdeckel, aussen rechts ( 6132 )
K 63 Staubdeckel. innen rechts
K 64 Klinkenfeder
K 67 Z Kugellager 1/4 Zoll Kugeln ( mm )
K 227 Sicherungsmutter für Schraubenverbindung
K 411 Scheibe für Feder
K 462 Antriebskopf, ohne Gewinde
K 463 Sicherungsring für Zahnkranz ( 6137 )
K 468 Zahnkranz 18 Zähne, zum Aufstecken, 1/2 x 1/8
K 468 A Zahnkranz 18 Zähne, zum Aufstecken, 1/2 x 3/16
K 469 Zahnkranz 19 Zähne, zum Aufstecken, 1/2 x 1/8
K 469 A Zahnkranz 19 Zähne, zum Aufstecken, 1/2 x 3/16
K 470 Zahnkranz 20 Zähne, zum Aufstecken, 1/2 x 1/8
K 501 Z Achse 10mm, 146mm lang mit Zahnrad
K 501 AZ Achse 10mm, 158mm lang mit Zahnrad
K 502 Bolzen für Achse ( vor 1940 )
K 503 Achshülle ( vor 1940 )
K 504 Z Zeigerachse 60mm mit Kettchen für Achse K 601
K 504 AZ Zeigerachse 65mm mit Kettchen für Achse K 601 A
K 505 Gleitkupplung zu K 501 Z und K 501 AZ
K 505 A Gleitkupplung zu K 601 Z und K 601 AZ
K 506 Z Konus mit Staubdeckel
K 507 Antriebskopf mit Gewinde
K 508 Hauptachsenzahnkranz ( 6108 )
K 509 Bolzen für Achsenzahnkranz
K 510 Planetenachse
K 511 A Getriebegehäuse
K 512 Getriebegehäuseklinke
K 513 Klinke für kleine Übersetzung
K 514 ersetzt durch K 530 A seit 1940
K 515 Planetenkäfig
K 516 Sicherungsscheibe für Konus rechts
K 517 Kugelschale links
K 518 Nabenkörper 40 Loch
K 518 A Nabenkörper 36 Loch
K 519 Mutter rechts Gleitmutter
K 520 Mutter Links normal
K 521 Achse Sicherungsscheibe
K 523 Ring für Gleitkupplung ( vor 1940 )

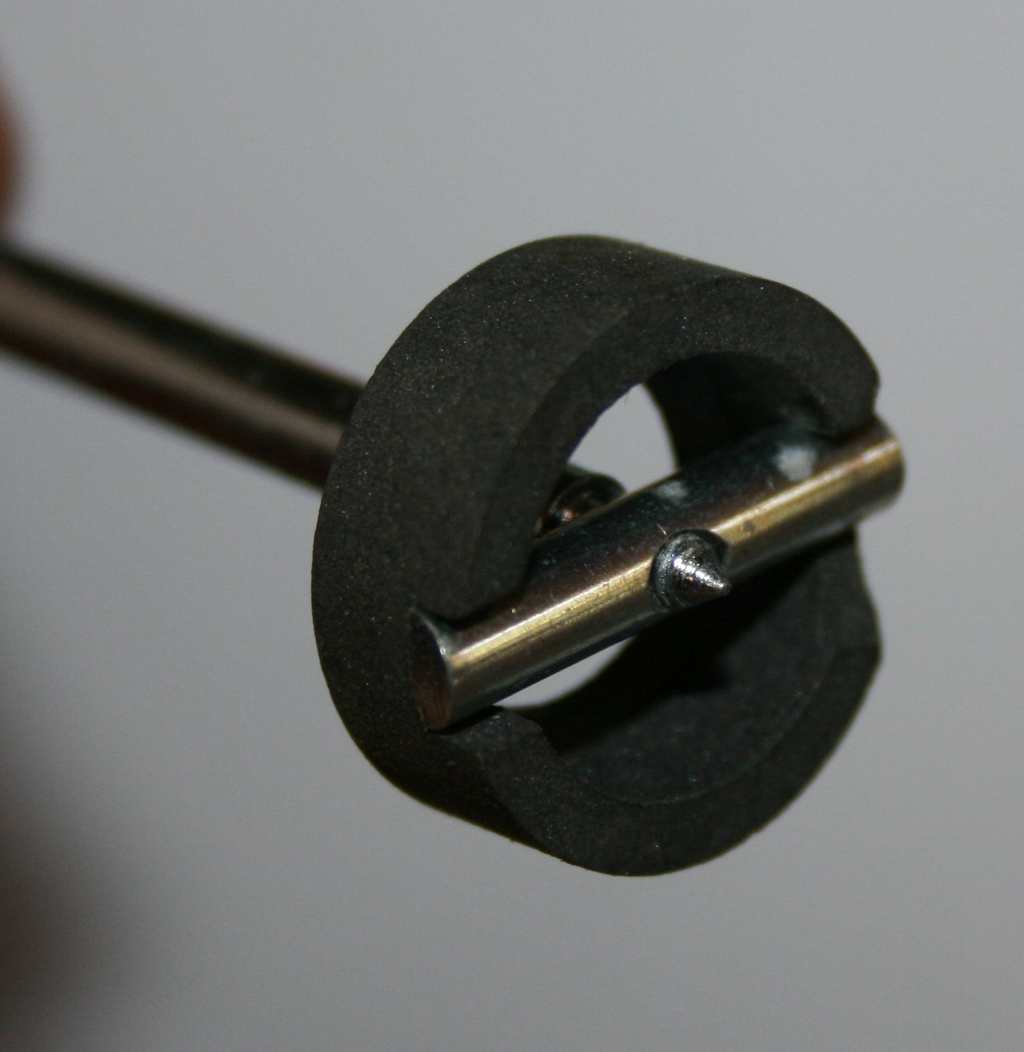

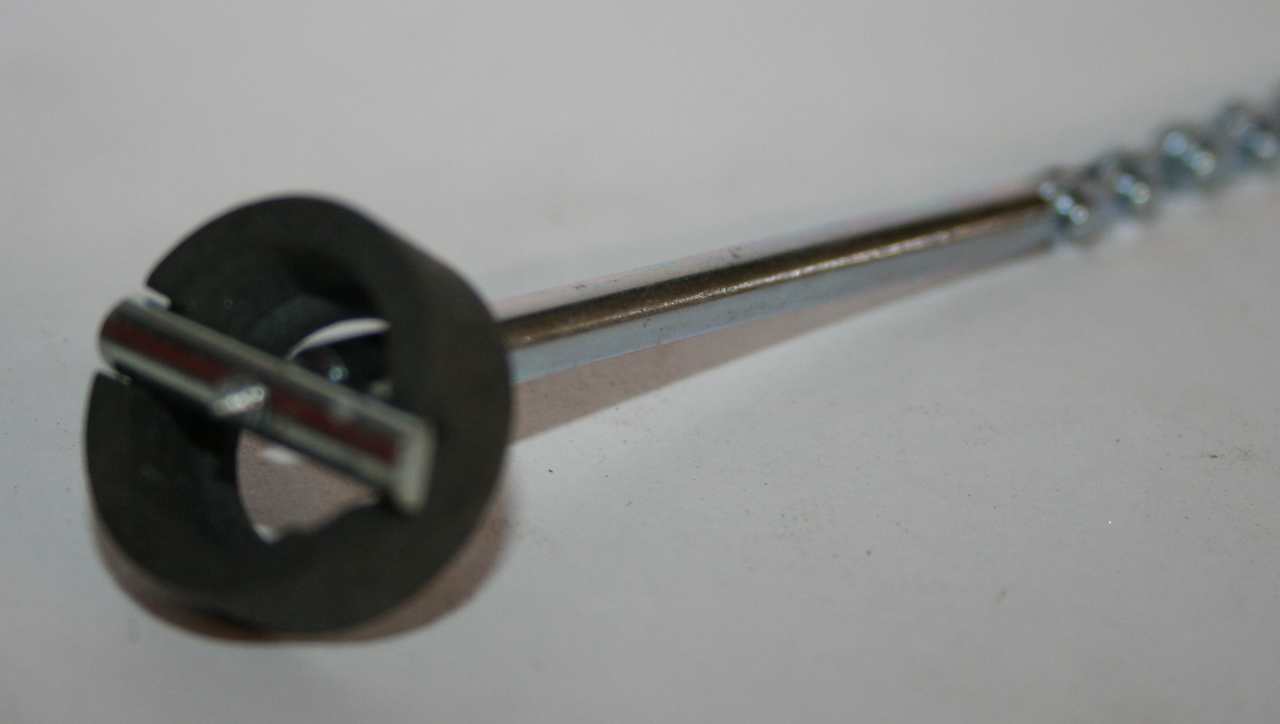

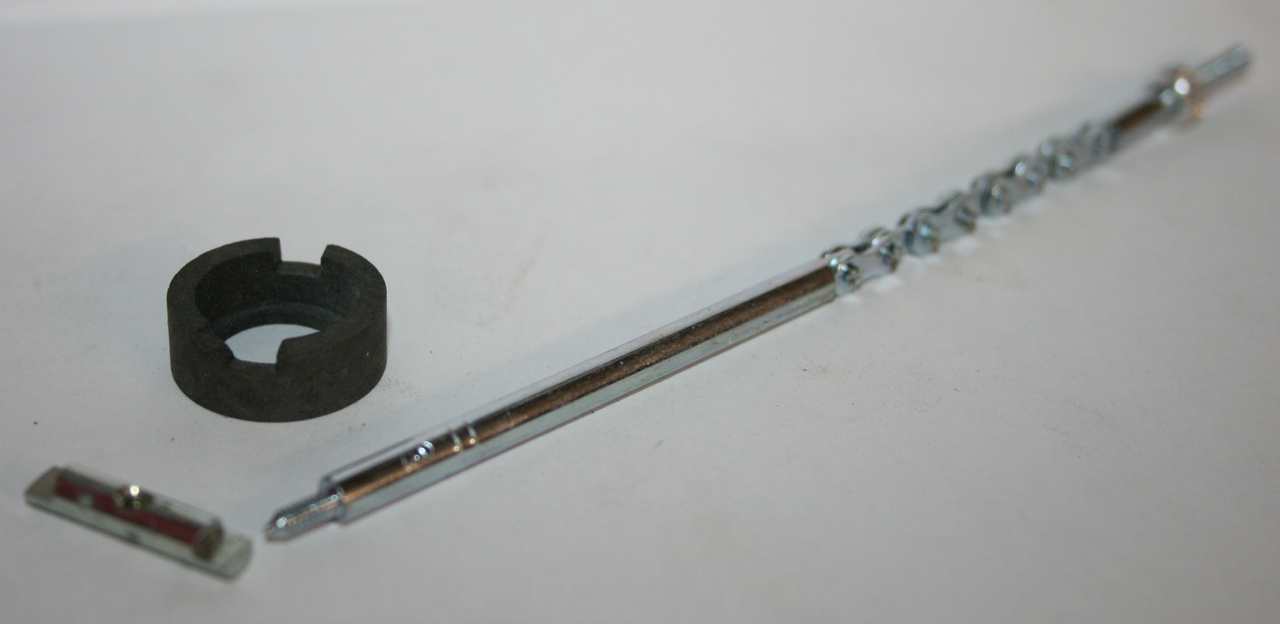

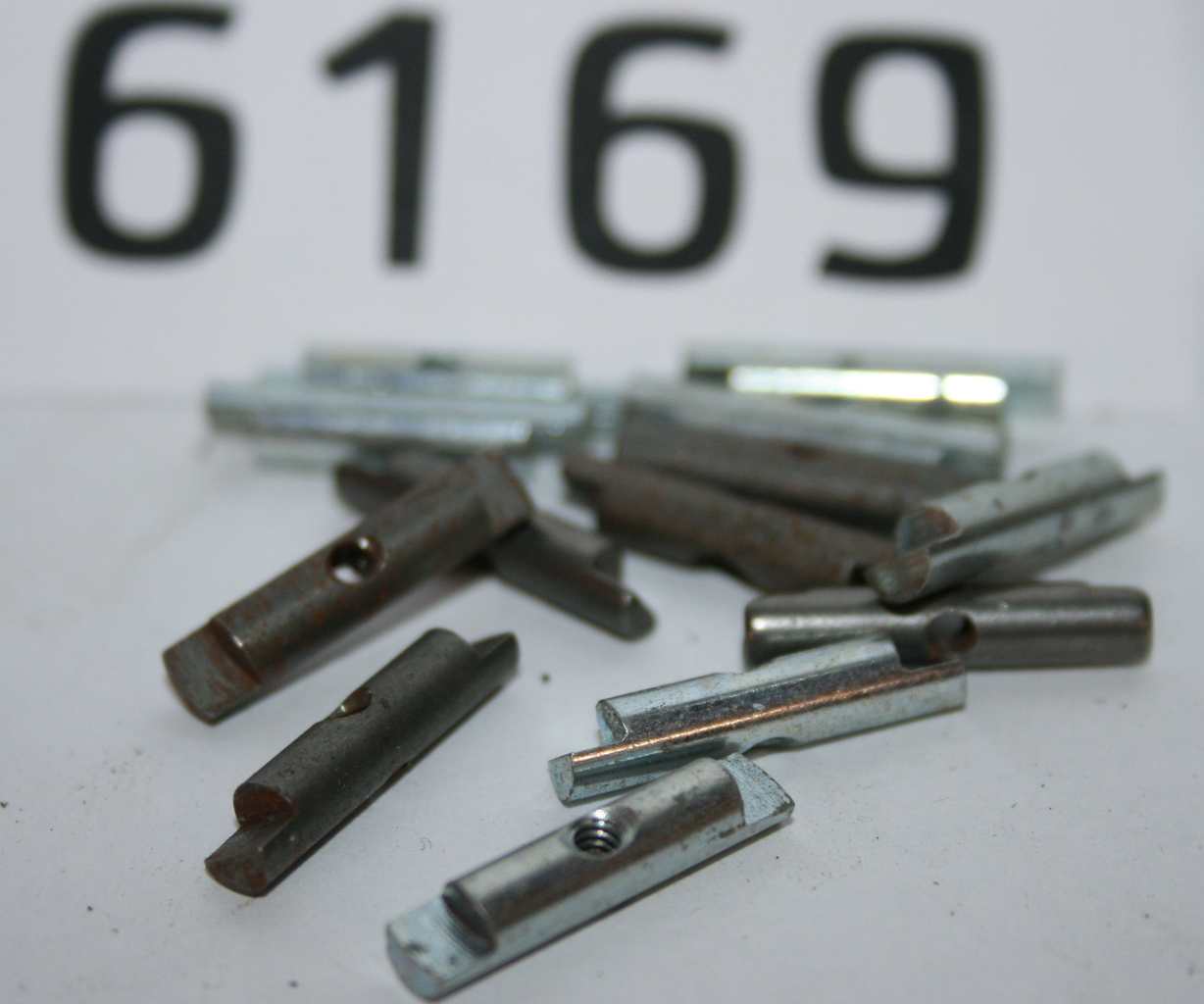

K 526 Bolzen für Achse ( seit 1940 ) ( 6169 )
K 527 Achshülse zu K 505
K 527 A Achshülse zu K 505 A ( 6105 )
K 528 A Ring für Gleitkupplung ( seit 1940 ) ( 6181 )
K 529 Kappe für Kupplungsfeder ( 6126 )
K 530 A Kupplungsfeder, Länge 50mm ( seit 1940 )
K 601 Z Achse verstärkt, 146 mm, mit Zahnkranz
K 601 AZ Achse verstärkt, 158 mm, mit Zahnkranz
LB 405 Staubdeckel für K 507 und K 517 ( 6147 )
S 545 Oeler, 1/4 Zoll
X 42 A Distanzscheibe 3 mm für Achsmutter
X 48 Zahnkranz mit Gewinde
X 49 Unterlagscheibe für Zahnkranz ( 6182 )


Beschreibung folgt



Kabelverschraubung 6148 Sturmey Archer ( WN/4 ) Stück 3.-



Beschreibung folgt



Beschreibung folgt



Beschreibung folgt



Zahnräder 6171, für sturmey 5-Gang Naben, Stück 7.-



Beschreibung folgt



Beschreibung folgt



Beschreibung folgt



Zeigerachse STURMEY ARCHER( B08/1 ) Stück 4.-
Zeigerachse Edelstahl Stück 8.- grad keine hier



Zeigerachse 6170 STURMEY ARCHER( WN/4 ) Stück 4.-
Zeigerachse 6159 STURMEY ARCHER( WN/4 ) Stück 4.-
Grundsätzlich die selben die Markierungen sind irrelevant.



info Fotos




Beschreibung folgt



Achse 6179, für Sturmey 5 Gang Nabe, 49.-




- Sturmey Archer, Nabenloch Abdeckung, aufklappbar, Transparent. Stück 1.50 keine zur Zeit

- Sturmey Archer, Nabenloch Abdeckung 517, aufklappbar, Schwarz mit 6kant!! keine Ahnung wo dieser sauber passt. Stück 1.50



Schmiernippel 026, 3/16 Gewinde  Edelstahl ( W/S9 ) Stück 2.-
Schmiernippel 5520, 3/16 Gewinde  Verzinkt ( W/S9 ) Stück 1.-
Schmiernippel 025, 1/4  Gewinde Edelstahl ( W/S9 ) Stück 2.-
Schmiernippel 5503, 1/4  Gewinde Verzinkt ( W/S9 ) Stück 1.-



Spannring 153, für die Ritzel hinten bei Sturmey und Sachs etc., ca. 35mm Durchmesser lose daliegend ( B/09) Stück 2.-



Abdeckung für die Nabenschaltung, von Sturmey Archer, Durchmesser 35/50mm, ( Glaube auch Sachs !?) (B09). Stück 2.-



Gleitkupplung 526. K 505 Sturmey Archer Stück 3.-



Gleitkupplung 525, K 505 Sturmey Archer, Stück 2.-



Achsmutter mit Rillen 530. Die Rillen sind damit die Nabe, ja das ganze Rad, besser im Rahmen fixiert ist beim anziehen der Radmuttern. Die andere Seite der Mutter ist flach. Für 10 mm Achsen bei Naben. ( WL/3, Q12 ) 2 Stück 1.50



Achsmutter schmal, silber 531. 4mm dick für 10mm Achse 2 Stück 1.-
Achsmutter schmal, schwarz 531. 3,5mm dick für 10mm Achse 2 Stück 1.-

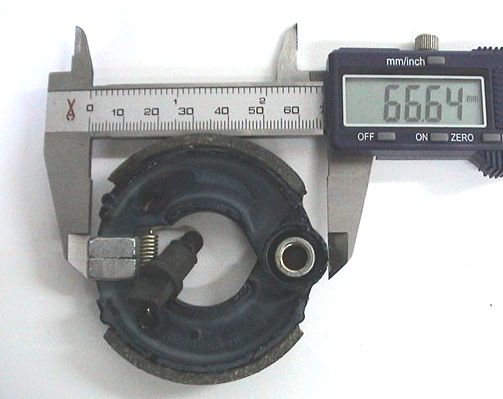

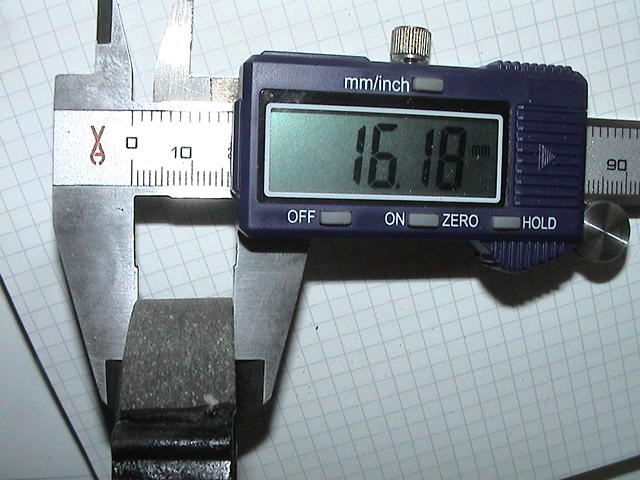

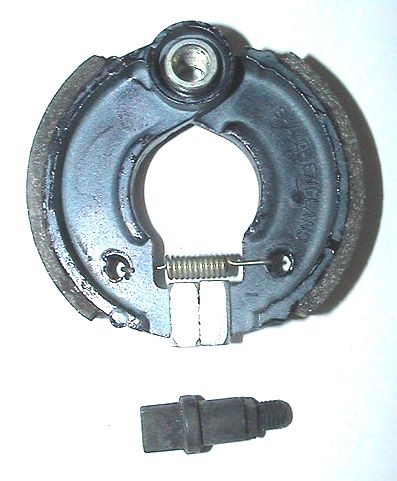

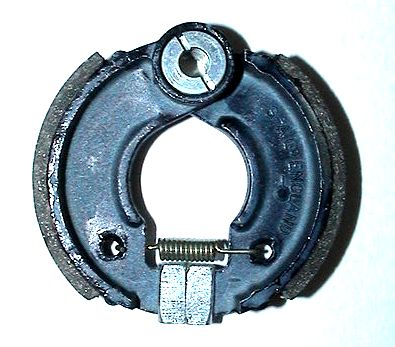

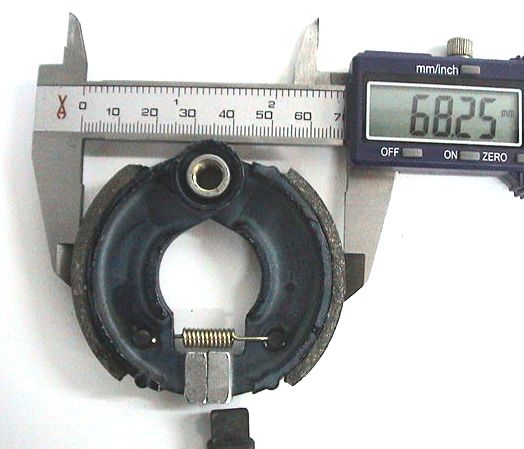

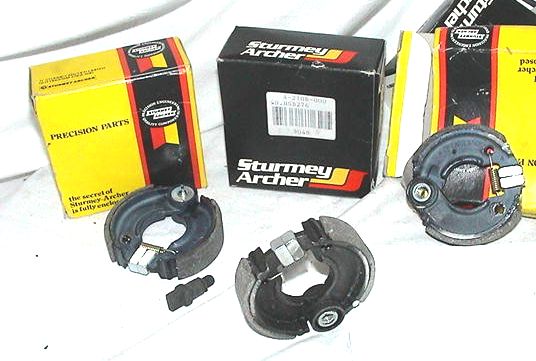

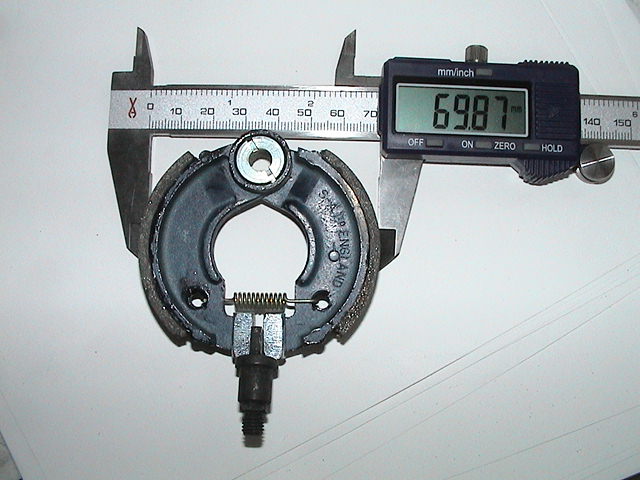

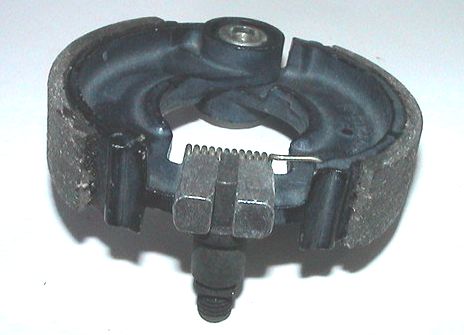

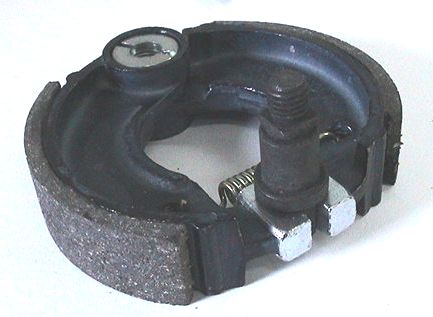

Bremsbacken, Sturmey Archer HSB 276, eine Bremseinheit ohne Bolzen 28.-
Bolzen 4.-



Klinken 569, Sturmey Archer K513 . 3 Stück 1.-



Hauptachsenzahnkranz K 508 Sturmey Archer, Stück 2.50



Sturmey Dreigang Naben, Gebraucht ca. 20.- bis 30.-, Neu ca. 75.-, ev. auch ganze Räder hier. Auswahl nur vor Ort!



*Radmutter 463A, für Dreigangnabe, normale Mutter, alt Original St. 4.-
*Radmuttern 463B, für Dreigangnabe, normale Mutter, neu Originalteil St. 2.-
*Radmutter 462, für Dreigangnabe, Mutter für Zeigerachse, St. 1.50



Klinkenfeder, Sturmey Dreigang Nabenschaltung Stück -.50



Abdeckung Ring, für Nabenschaltungen Stück 1.-







Schaltung und Kabel



1 x Umlenkrolle Sturmey Archer, Neu Stück 12.-



Komplettes Kabel 5057, für Sturmey Archer, Kabel, Kabelhülle, Kabelanschlag, Kabelverschraubung. Kabel 1780mm, Hülle 1390mm, kann ja dann auch gekürzt werden die Hülle. ( N 24.550 ? ) Set 12.-



Oldie Kabel / Hülle 5061, für Sturmey Archer, Oldie Hüllen, glaube noch ohne Inliner, mit Kabelanschlag, Kabel 1520mm, Hülle 1370mm, Set 7.-



Zeigerachse 4536, STURMEY ARCHER Zugkettchen, 4 MARKIERUNGEN ( H 0.345.351/1 ) ( B08/1 ) Stück 4.- keine an Lager



Umlenkrolle 6111, Grau, Sturmey Archer, mit Briede 25.4mm Durchmesser ( N 22099 ) ( C2 ) Stück 12.-
Umlenkrolle 6123, Grau, Sturmey Archer, mit Briede 28.6mm Durchmesser ( N 22109 ) ( C2 ) Stück 12.-

Umlenkrolle 5965, Grau Oldie Sturmey Archer, mit Briede 25.4mm Durchmesser ( N 22099 ) ( C2 ) Stück 12.-



Umlenkrolle 4617, Schwarz Sturmey Archer, mit Schelle 25.4mm Durchmesser ( N 22099 ) ( C2 ) Stück 10.-
Umlenkrolle 4628, Schwarz Sturmey Archer, mit Schelle 28.6mm Durchmesser ( N 22109 ) ( C2 ) Stück 10.-





 Kabelhüllenanschlag 6167, ca. 28,6 mm Durchmesser, inkl. Schraube und Kunststoffführung, verchromt, ( LC-B5 ) Neu! Stück 9.-
Kabelhüllenanschlag 6156, ca. 25,4 mm Durchmesser, inkl. Schraube und Kunststoffführung, verchromt, ( LC-B5 ) Neu! Stück 9.-
Kabelhüllenanschlag 6145, ca. 25,4 mm Durchmesser, inkl. Schraube und Kunststoffführung, verchromt, ( LC-B5 ) Neu! Stück 9.-

Kunststoffführung 6134 separat, ( LC-B5 ) Stück 2.-



3-Gang Schalthebel, Sturmey Archer, Trigger Schalter, Neu! (LA9) Stück 9.-,



*Schalthebel 4445, STURMEY ARCHER, Trigger Schalter, weiss nicht ob Original, jedenfalls gleichwertig, Stück 9.-



*Schalthebel 4247, STURMEY ARCHER, Trigger Schalter, weiss nicht ob Original, jedenfalls gleichwertig, Stück 9.-



 527 1060

Kabelhüllen-Anschlaghülle 1060 mit Gewinde lang, für 3-Gangschalter, am Schalter, Edelstahl (A07/3) Stück 3.50
Kabelhüllen-Anschlaghülle 527 mit Führung, für 3-Gangschalter, am Schalter, Alu (A07/3) Stück 1.50



Kabel für Dreigang Schaltung Sturmey Archer 4.-

Kabelhülle Schwarz, 5mm Promax, oder ähnliche, gute Qualität, 10 cm -.20



Schaltkabel 4226, Sturmey Archer, oder auch Sachs, Achtung die Länge des Kabels ist etwas kurz mit 140.3 cm inkl. Nippel. Geht nicht bei den meisten Velos, habe aber sehr viele davon, bitte diese verwenden wenn es passt. Stück 1.-



Kabelverschraubung Sturmey Archer oder auch andere, ( B08/2) Stück 3.-
Kabelverschraubung 1872 Sturmey Archer oder auch andere, Edelstahl ( B08/2) Stück 6.-



Abdeckung 6193 Sturmey, für Zeigerachse bei den Dreigang Nabenschaltung von Sturmey Archer, ev. auch andere. (B08) Stück 2.50



Schaltreihenfolge für 5-Gang Nabenschaltung von Sturmey Archer



Sturmey Archer 3-Gang Nabe! 36 Loch, Neu, nie gefahren!! Stück 75.- keine im Moment, ev. vor Ort an neuen Komplett Rädern...



STURMEY ARCHER Ritzel, alle Ritzel von 13-24 Zähne an Lager, 1/2 x 1/8, bis 16 Z flach, ab 17 Z gekröpft. Stück 10.-















Aktuelle Neu Produkte

Kettenradgarnitur SUN RACE Track, Sturmex Archer, 170 mm, GOLD, 110.- muss ich Bestellen.
(auch in Schwarz und Silber und andere Modelle! Siehe bei Tretkurbeln Singlespeed)



*STURMEY ARCHER Nabendynamo "X-FDD 3,0"Mit Trommelbremse, 70 mm Trommelbremse, 6 V / 3 W, Aluminiumgehäuse, gedichtete Lager, Achsdurchmesser: 9 mm, Achslänge: 140 mm, Einbauweite: 100 mm, 36 Loch, BT-Aufnahme links. 97.-



Sturmey Archer Bremshebel rechts (0.317.321/8 ), 12.-
Sturmey Archer Bremshebel rechts, mit Feststellknopf (0.317.321/8 ), 12.-
Sturmey Archer Bremshebel links (0.317.322/6 ), 12.-



Zeigerachsen Schutz Sturmey Archer für 3 und 5-Gang Naben, Stück 7.-



 STURMEY ARCHER DUOMATIC 2-Gang Nabe, aus Aluminium, mit Zubehör, 36 Loch, mit Rücktritt,  (0.345.009/5 unter KFC3) 86.-



Sturmey Archer, Drehgriffschalter, TSS-33, rechts, 24.-



Daumenschalter 244, Sturmey Archer, HSJ-823, 19.-



Lenkerschalter 066, Sturmey Archer, 24.-



STURMEY ARCHER 2-Gang Nabe, Kick Shift aus Aluminium, mit Zubehör, 36 Loch, mit Freilauf, (0.345.008/7 unter KFC3 ) 86.-



 STURMEY ARCHER V.R. Hochflansch Nabe, schöne eloxierte Nabe, (0.344.010/4) 36 Loch 39.-
